| Tipo: | Linea di trasmissione che mette insieme l'estrattore idraulico dell'attrezzatura | Forza di trazione intermittente massima: | 150kn |
|---|---|---|---|
| Velocità di trazione continua massima: | 5 km/ora | Velocità rotatoria quando coppia di torsione massima: | 1500 r/min |
| Pressione di esercizio del sistema: | 12MPa | Tensione di sistema: | 24V |
| Evidenziare: | Linea di trasmissione idraulica attrezzatura,Linea di trasmissione di raffreddamento a aria che mette insieme attrezzatura |
||

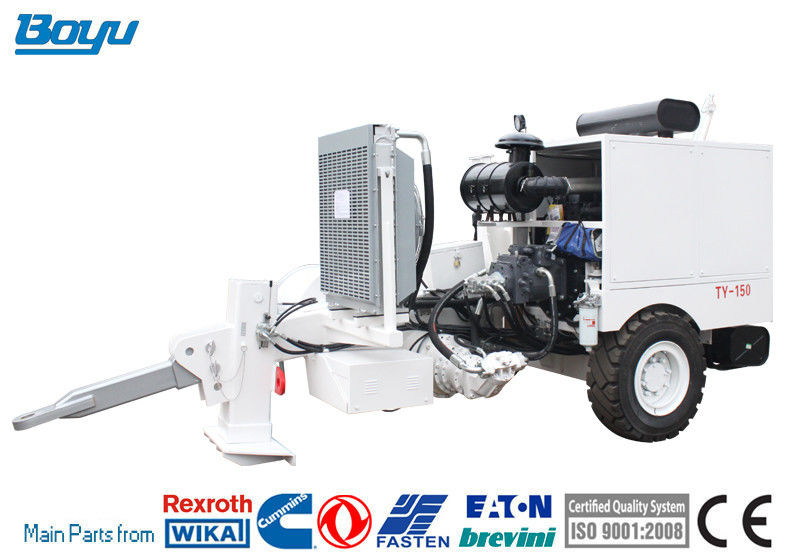

Linea di trasmissione che mette insieme raffreddamento dell'aria forzata di metodo di raffreddamento dell'estrattore idraulico dell'attrezzatura
|
Parametro della struttura Trazione del diametro di ruota: 600mm Numero della scanalatura: 9 Diametro massimo della corda di trazione applicabile: 26mm Peso: 6600kg Dimensione globale (length*width*height): 4800*2350*2470 millimetro Sollevamento del modo: unico |
Motore Tipo: Cummins 6CTA8.3-C260 Modello: Tipo diritto sei-cilindro che pressurizza motore diesel a quattro tempi Diametro del cilindro * colpo: 114*135 millimetro Uscita dell'aria totale: 8,3 L Velocità stimata: 2200 r/min Potere stimato (un potere di ora): 194 chilowatt Coppia di torsione massima: 1135Nm Velocità rotatoria quando coppia di torsione massima: 1500 r/min Tasso di consumo di combustibile (prova al banco): 238g/kw.h Metodo di raffreddamento: raffreddamento ad aria forzata |
|
Sistema elettrico Tensione di sistema: 24V Pila secondaria: iniziare elettrico 24V |
|
|
Parametro di prestazione tecnico principale Forza di trazione intermittente massima: 150kN Forza di trazione continua massima: kN 120 Velocità corrispondente: 2,5 km/ora Velocità di trazione continua massima: 5 km/ora Corrispondenza tirando forza: kN 60 |
Sistema di azionamento Il tipo chiuso idraulico di azionamento del circuito regola la velocità tramite la pompa di tuffatore idraulica con spostamento variabile bidirezionale, riduce la velocità tramite la ruota planetaria e gli azionamenti che tirano le ruote per girare nelle direzioni positive e negative attraverso l'azionamento terminale del primo ingranaggio del livello. Modo di raffreddamento: raffreddamento forzato |
|
Pompa principale Modello: pompa di tuffatore bidirezionale pendente del camplate (Rexroth tedesco) Tipo: A4VG250EP4DT1/32R-NSF02F021 Riduttore di velocità Modello: riduzione della ruota planetaria del due-grado (Rexroth tedesco ha fatto dalla sola pianta di investimento di Pechino) Tipo: 310 L2 Rapporto di riduzione: 21,8 Pressione di risposta del freno: 2.5Mpa |
Circuito idraulico oilway ausiliario Il tipo aperto la velocità costante del comando di spostamento che governa il circuito idraulico è olio fornito dalla pompa a ingranaggi e controlla la sospensione di coda del sostegno di raffreddamento e di sollevamento del liquido oleoso di intero circuito idraulico tramite la valvola e la valvola a sfera manuali della direzione. Pressione di esercizio del sistema: 12Mpa Pompa a ingranaggi duplex: 1PF2G2-4X/016+014RR20MRL Motore del ventilatore: GM5-12-1FE13-S-20 Sollevamento del motore: J2K-305 Cilindro dell'olio di estensione della manica: 3TG110×250 Radiatore: B5024 |
|
Motore idraulico Modello: motore del tuffatore affusolato spostamento costante bidirezionale di propenso-asse (Rexroth tedesco) Tipo: A2FE180/61W-VZL106 |
|
Regole di operazione sicura
Soltanto coloro che ha una conoscenza di con le regole dell'operazione sicura e le richieste di manutenzione del tipo estrattore e riceve la formazione professionale sono permessi azionare l'estrattore.
1. Entrambi gli operatori del tenditore e l'estrattore si comunicheranno per evitare che l'estrattore comincia a lavorare nella condizione di gestione di tensione del tenditore non che si situa ed a causare il grave incidente.
2. Quando l'estrattore funziona, è proibito che gli operatori smettono il funzionamento o lasciano l'estrattore.
3. Nell'azionare l'estrattore, comando per manopola uniformemente e costantemente e regolare la pressione e per evitare la forza sovra-violenta e rapida e l'operazione brutale.
4. Assolutamente eviti usando appoggiando la macchina per frenare.
5. Dopo avere iniziato l'estrattore, controlli il metro se funziona normalmente; fermata per controllare se anormale.
6. Quando l'estrattore funziona, osservare continuamente ogni puntatore; la temperatura dell'acqua del motore sarà non più di 95℃; La temperatura di olio idraulico sarà non più di 85℃; Il sostegno di coda che solleva la pressione sarà non più di 12Mpa; La pressione di freno sarà non di meno che 3.5Mpa e non più di 6Mpa. Altrimenti, la macchina sarà bloccata immediatamente per il controllo.
7. La pressione di ogni valvola di sicurezza sarà prestabilita, evita l'adeguamento casuale con tutti i mezzi! Se gli incidenti, per esempio, estrattore non riesce a lavorare, sono causati risultare dalla valvola di regolazione senza permesso, vi porterà molte difficoltà e perdita.
8. Quando l'estrattore funziona, la velocità rotatoria del motore tiene sopra 1800r/min mantenere il più alto potere ed impedire il surriscaldamento dell'olio idraulico.
9. Nella condizione di gestione di azionamento, per cambiare la direzione di azionamento dell'estrattore sarà effettuato dopo la trazione delle ruote per fermarsi completamente.
10. Quando l'estrattore funziona, proibisca riempire l'olio e la riparazione; nell'avere bisogno della riparazione, faccia la fiamma del motore fuori, oltre al freno affidabile.
