Tipo: | Linea elettrica che mette insieme l'estrattore idraulico del cavo dell'attrezzatura | Motore: | Cummins |
---|---|---|---|
Diametro del cilindro * colpo: | 114*135 millimetro | Uscita dell'aria totale: | 8,3 L |
Sollevamento del modo: | Unico | Corrispondenza tirando forza: | kN 60 |
Evidenziare: | linea elettrica che mette insieme attrezzatura di trazione idraulica,powerline che mette insieme l'estrattore idraulico del cavo,powerline che mette insieme l'estrattore idraulico del cavo |

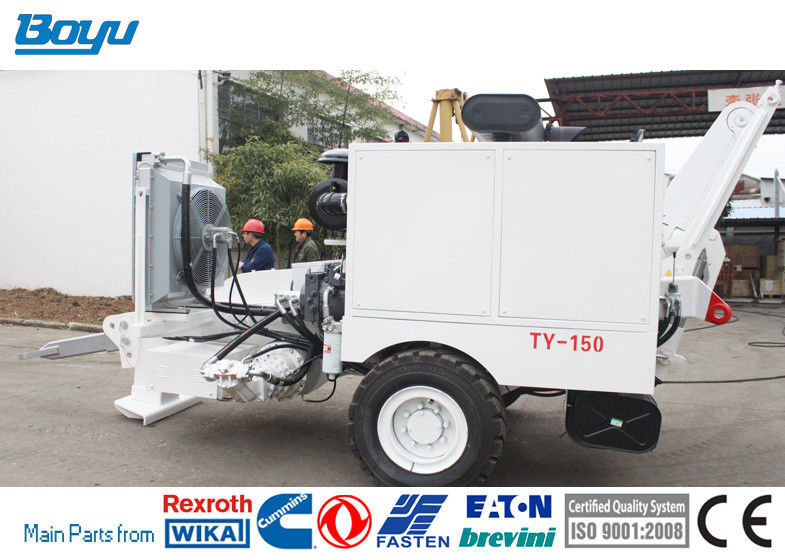

Linea elettrica che mette insieme la pompa principale tedesca di Rexroth dell'estrattore idraulico del cavo dell'attrezzatura
Questo estrattore idraulico ha le seguenti caratteristiche:
1. L'estrattore idraulico è un estrattore idraulico della trasmissione, che adotta la pompa a portata variabile di Rexroth del piatto oscillante idraulico tedesco di controllo e Rexroth tedesco inclinava il motore idraulico dell'asse per formare un sistema di trasmissione idraulico a circuito chiuso. Tecnologia avanzata, risparmio di energia, alta efficienza della trasmissione, qualità affidabile e funzione di protezione di sovraccarico di auto per impedire il danno di impatto idraulico e dell'accelerazione dell'aumento di temperatura dell'olio.
2. Il riduttore planetario tedesco di Rexroth ha la struttura compatta e qualità affidabile.
3. L'internazionale ha avanzato il servo idraulico è usata per controllare la trazione o invertendo, in modo da realizzare l'adeguamento stepless e regolare di trazione della velocità e l'operazione è leggera, flessibile ed affidabile.
4. Il freno bagnato del piatto di attrito è integrato nel riduttore planetario per evitare la manutenzione programmata. La primavera che frena, rilascio idraulico, l'operazione semplice, la velocità veloce della reazione, può realizzare il frenaggio gapless, sicuro ed affidabile. Nello stato di arresto, può impedire l'incidente corrente causato dall'allentamento della corda della coda. Nel caso dell'arresto o dell'incidente di motore improvviso, ha la funzione della protezione di frenaggio di auto.
5. La maniglia adotta il posizionamento della progettazione, che è conveniente per adeguamento e controllo tempestivi ed accurati, facile da operare e riduce la resistenza a fatica degli operatori.
6. Il radiatore dell'aletta del piatto della lega di alluminio è adottato ed il fan guidato dal motore idraulico è usato per il raffreddamento forzato, che ha il buon effetto di dissipazione di calore, la stabilità e molto orario di lavoro. Il volume di aria del fan può essere regolato tempestivo e convenientemente secondo l'ambiente specifico e la temperatura di lavoro.
7. Il filtro idraulico ha una valvola di derivazione per proteggere il sistema da danno.
Parametro di prestazione | |
Forza di trazione intermittente massima | kN 150 |
Forza di trazione continua massima | kN 120 |
Corrispondenza tirando forza | kN 60 |
Velocità di trazione continua massima | 5 km/ora |
Velocità corrispondente | 2,5 km/ora |
Numero della scanalatura | 9 |
Peso | 6600 chilogrammi |
Trazione del diametro di ruota | 600 millimetri |
Diametro massimo della corda di trazione applicabile | 26 millimetri |
Sollevamento del modo | Unico |
Dimensione globale (length*width*height) | 4800*2350*2470 millimetro |
Motore | |
Tipo | Cummins 6CTA8.3-C260 |
Modello | Tipo diritto sei-cilindro che pressurizza motore diesel a quattro tempi |
Diametro del cilindro * strok | 114*135 millimetro |
Velocità stimata | 2200 r/min |
Potere stimato (un potere di ora) | 194 chilowatt |
Uscita dell'aria totale | 8,3 L |
Tasso di consumo di combustibile (prova al banco) | 238 g/kw.h |
Coppia di torsione massima | 1135 nanometro |
Metodo di raffreddamento | raffreddamento ad aria forzata |
Velocità rotatoria quando coppia di torsione massima | 1500 r/min |
Circuito idraulico oilway ausiliario | |
Il tipo aperto la velocità costante del comando di spostamento che governa il circuito idraulico è olio fornito dalla pompa a ingranaggi e controlla la sospensione di coda del sostegno di raffreddamento e di sollevamento del liquido oleoso di intero circuito idraulico tramite la valvola e la valvola a sfera manuali della direzione. | |
Pressione di esercizio del sistema | 12Mpa |
Motore del ventilatore | GM5-12-1FE13-S-20 |
Cilindro dell'olio di estensione della manica | 3TG110×250 |
Pompa a ingranaggi duplex | 1PF2G2-4X/016+014RR20MRL |
Radiatore | B5024 |
Sollevamento del motore | J2K-305 |
Sistema elettrico | |
Tensione di sistema | 24V |
Pila secondaria | iniziare elettrico 24V |
Sistema di azionamento | |
Il tipo chiuso idraulico di azionamento del circuito regola la velocità tramite la pompa di tuffatore idraulica con spostamento variabile bidirezionale, riduce la velocità tramite la ruota planetaria e gli azionamenti che tirano le ruote per girare nelle direzioni positive e negative attraverso l'azionamento terminale del primo ingranaggio del livello. | |
Modo di raffreddamento: raffreddamento forzato | |
Pompa principale | |
Modello | pompa di tuffatore bidirezionale pendente del camplate (Rexroth tedesco) |
Tipo | A4VG250EP4DT1/32R-NSF02F021 |
Motore idraulico | |
Modello | motore del tuffatore affusolato spostamento costante bidirezionale di propenso-asse (Rexroth tedesco) |
Tipo | A2FE180/61W-VZL106 |
Riduttore di velocità | |
Modello | riduzione della ruota planetaria del due-grado (Rexroth tedesco ha fatto dalla sola pianta di investimento di Pechino) |
Tipo | 310 L2 |
Pressione di risposta del freno | 2.5Mpa |
Rapporto di riduzione | 21,8 |
