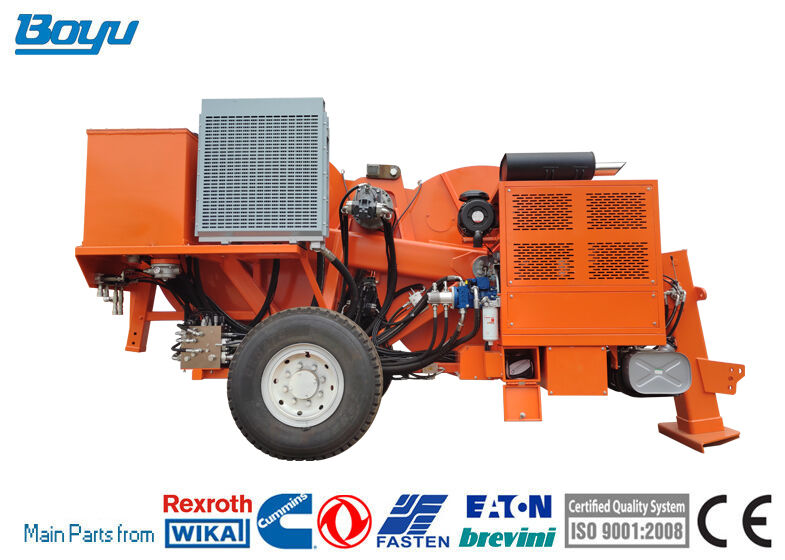

Tensionatore idraulico per posa cavi TY2X70 per linee aeree

Apparecchiatura di stringa per linee aeree TY2X70 Trascinamento del cavo Tensione idraulica

TY2x70 Tensione idraulica

• La macchina consente di stringere la tensione del conduttore a doppio fascio di 630 mm²con una lunghezza di 20 mm o più, ma non superiore a 20 mm²e sotto nei terreni pianeggianti, e di conduttore 720 mm²in vari terreni;
• Inoltre, può essere utilizzato per la stringa di tensione di OPGW o ADSS cavo ottico e 500 kV corda di trasporto in vari terreni

Prestazioni

1. tensione intermittente massima: 2x70kN
2. Tensione continua massima: 2x60kN
3. velocità massima: 5 km/h
4. Velocità alla tensione massima: 2,5 km/h
5. Forza di trazione inversa massima: 2*60kN/1*120kN
6. Tirare alla velocità massima: 2x30kN/1x60kN
7. Velocità massima di trazione in inversione: 3 km/h

Caratteristiche

1. Diametro della ruota: 1700 mm
2. Numero di scanalatura: 2x6
3. Diametro massimo del conduttore: 45 mm
4. Dimensione complessiva (lunghezza*larghezza*altezza): 4700*2300*2700mm
5. Peso totale: 9000 kg

Trasmissione idraulica

1. La macchina puo' realizzare velocita' minore.
2. La macchina è dotata di un sistema di regolazione di tensione.

Configurazione

1. - Sì.Asse rigida per il traino a velocità massima di 15 km/h con freno di stazionamento meccanico
2. Sistema idraulico di raffreddamento dell'olio
3. 2 contatori di velocità e contatori digitali
4. 2 dinamometri idraulici
5. Dispositivi di comando per sistemi idraulici e motori diesel
6. Punto di connessione a terra
7. Sistema di alimentazione idraulica per il controllo fino a 2 supporti per tamburi separati con motore idraulico
8. 2 freni idraulici a azione automatica negativa

Dispositivi aggiuntivi

1. Sistema di illuminazione del rimorchio
2. Rulli di corda girevole
3. 2 pinze idrauliche per la corda/conduttore (a carico aggiuntivo)
4. Sistema di frenatura d'aria per rimorchio
5. Relè per trainamento a velocità massima di 15 km/h
6. Contatore digitale di velocità e contatore
